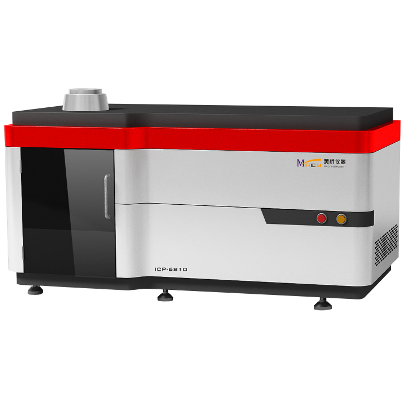

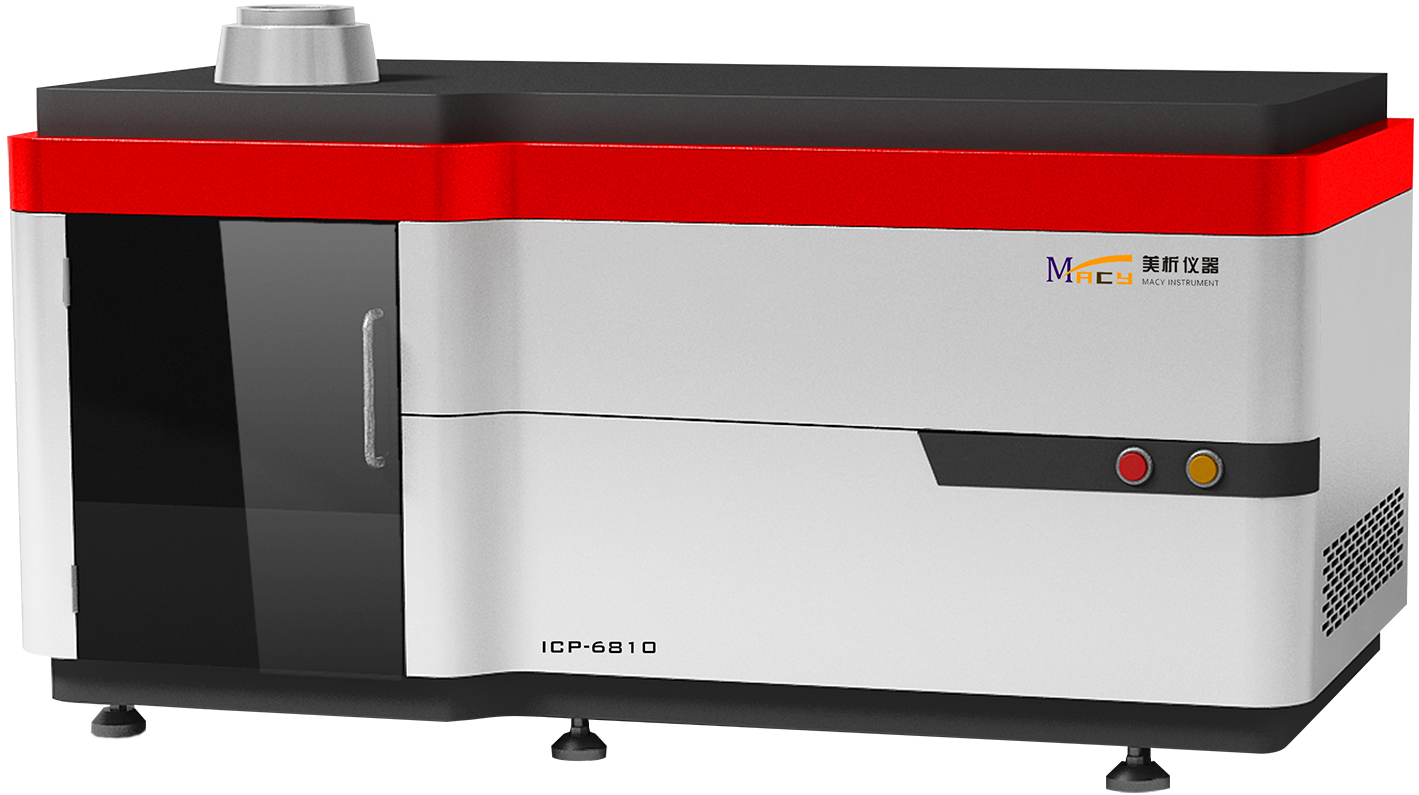

ICP-6810 от Macylab Instruments Inc. представляет собой полноспектральный оптико-эмиссионный спектрометр с индуктивно-связанной плазмой (ИСП-ОЭС) для экспрессного анализа содержания металлов и части неметаллов в жидких пробах. Различные системы ввода позволяют работать с обычными кислотными растворами, так и с растворами плавиковой кислоты (HF), концентрированными растворами солей, органическими растворителями и нефтепродуктами.
Основные области применения для ICP-6810:
- Охрана окружающей среды и экологический мониторинг
- Сельскохозяйственные исследования
- Нефтехимические и химические производства
- Металлургия и выделение редкоземельных элементов
- Геологические исследования
- Контроль качества продуктов питания
- Полупроводниковое производство
- Академические исследования
- Криминалистика
Особенности прибора
Стабильный высокочастотный (ВЧ) генератор плазмы в сочетании с точным контролем скорости потоков аргона позволяют осуществлять измерения с отличной воспроизводимостью без нужды в частой калибровке. Спектрометр ICP-6810 оптимизирован таким образом, что позволяет проводить рутинные измерения при небольшом потреблении аргона, что значительно экономит бюджет лаборатории.
Неподвижная дифракционная решетка эшелле с большим углом блеска в сочетании с диспергирующей призмой разлагает весь спектр по двум координатам, а термостатирование оптики и продувка азотом позволяют достичь высокого разрешения и большой интенсивности дифрагированного света. Жесткая конструкция и отсутствие подвижных элементов гарантирует надежную работу прибора на долгие годы. Современный детектор с инжекцией заряда (charge injection device, CID) без темнового тока идеально подходит как для анализа следовых концентраций элементов (~ 10 – 100 ppb), так и для высоких концентраций в процентах (1% = 10 000 ppm). Высококачественная оптика в сочетании с чувствительным CID детектором позволяют снимать полный спектр пробы и выявлять свыше 70 элементов таблицы Менделеева. Пределы обнаружения для большинства элементов лежат в диапазоне от 1 ppb до 10 ppb.

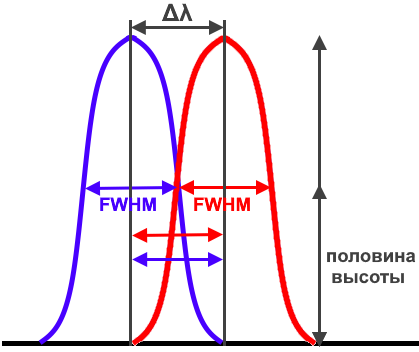

| Согласно критерию разрешения Рэлея, максимум 1-го пика должен приходиться на минимум 2-го пика. Тогда для успешного различения двух близко прилегающих спектральных линий разрешение спектрометра должно быть меньше полной ширины на половине высоты (FWHM) линии (см. схему слева). Наиболее узкие линии элементов имеют FWHM около 0,01 – 0,015 нм. Разрешения спектрометра ICP-6810 равное 0,0065 нм более чем достаточно для исследовательских и рутинных задач. |

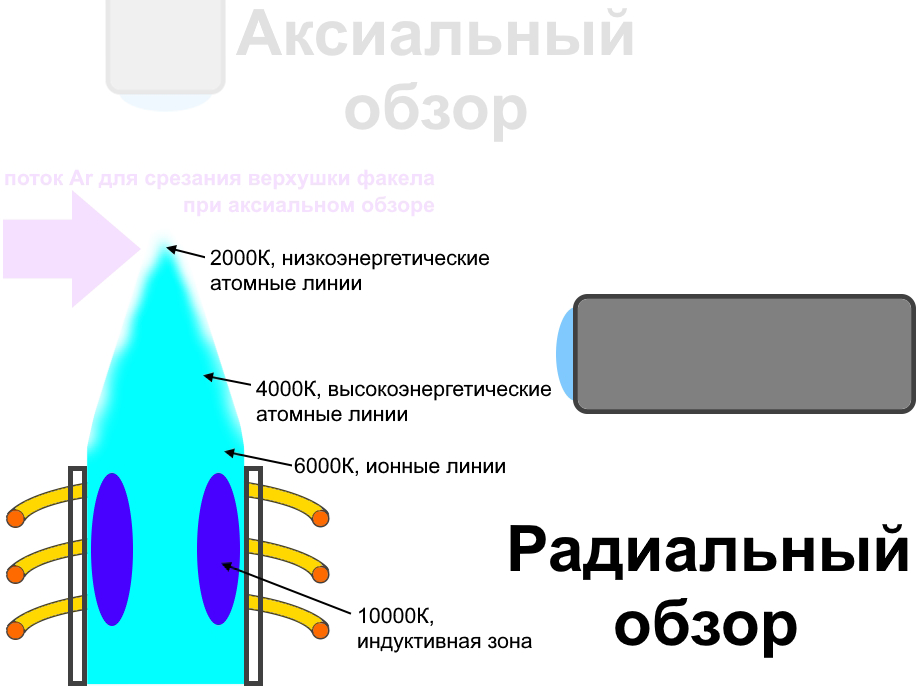

| Радиальный обзор плазмы является самым эффективным выбором для подавляющего большинства применений ИСП-ОЭС, поэтому он применяется в спектрометре ICP-6810. При радиальном обзоре сбор излучения осуществляется с температурной зоны, где преобладает эмиссия всех элементов с минимальной ионизацией и не происходит рекомбинации атомов в молекулы. Хотя аксиальный обзор плазмы позволяет измерять элементы с немного большей чувствительностью, неспектральные помехи (матричные эффекты) из-за охлаждения верхней части факела приводят к поглощению излучения. Верхний участок плазмы зачастую «срезается» перпендикулярным потоком аргона в приборах с аксиальным обзором, что значительно повышает общее потребление аргона спектрометром. |
Технические характеристики
|
Выходная мощность плазмы |
800 – 1500 Вт |
|
Частота ВЧ генератора |
27,12 МГц |
|
Режим обзора |
радиальный |
|
Расположение горелки |
вертикальное |
|
Общее потребление аргона |
до 14 л/мин |
|
Диапазон длин волн |
165 – 1000 нм |
|
Разрешение (при 200 нм) |
6,5 пм |
|
Количество пикселей CID детектора |
1024×1024 |
|
Допустимое содержание твердых вещества |
0,001% ~ 70% |
|
Воспроизводимость, ОСО |
< 1% |
|
Стабильность измерений (за 2 часа), ОСО |
< 1,5% |
Опции

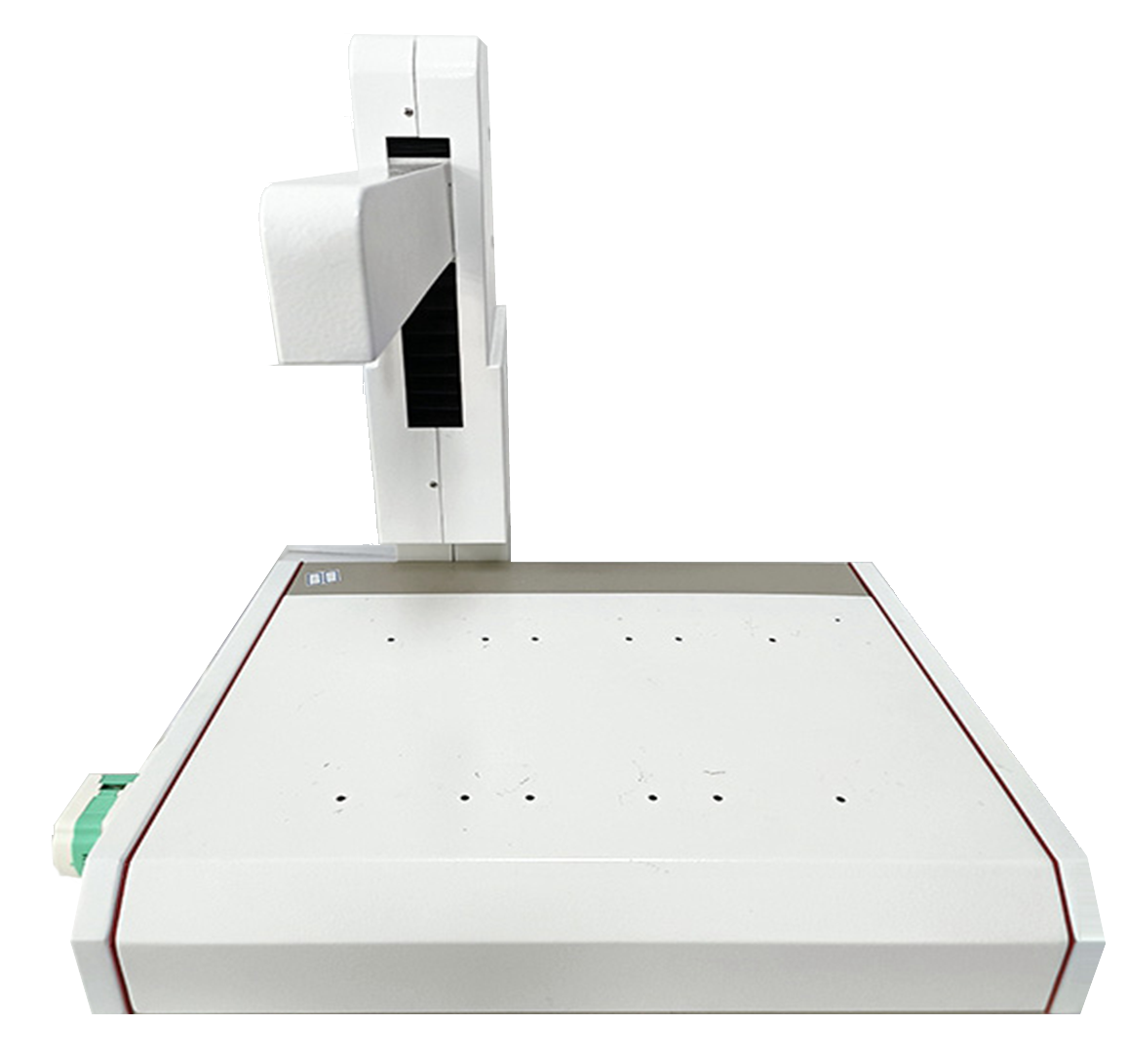

Автодозатор
Спектрометр ICP-6810 идеально подходит для рутинного анализа благодаря быстрому и точному автодозатору (автосамплеру), который вмещает до 235 пробирок.

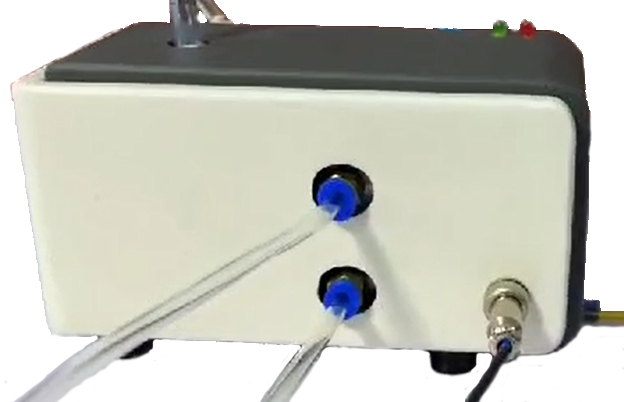

Система ввода органических растворителей
Охлаждаемая до -25⁰C камера предназначена для улавливания паров летучих органических растворителей перед вводом образца в плазму. Незаменимая опция для анализа нефтепродуктов и органических растворителей.

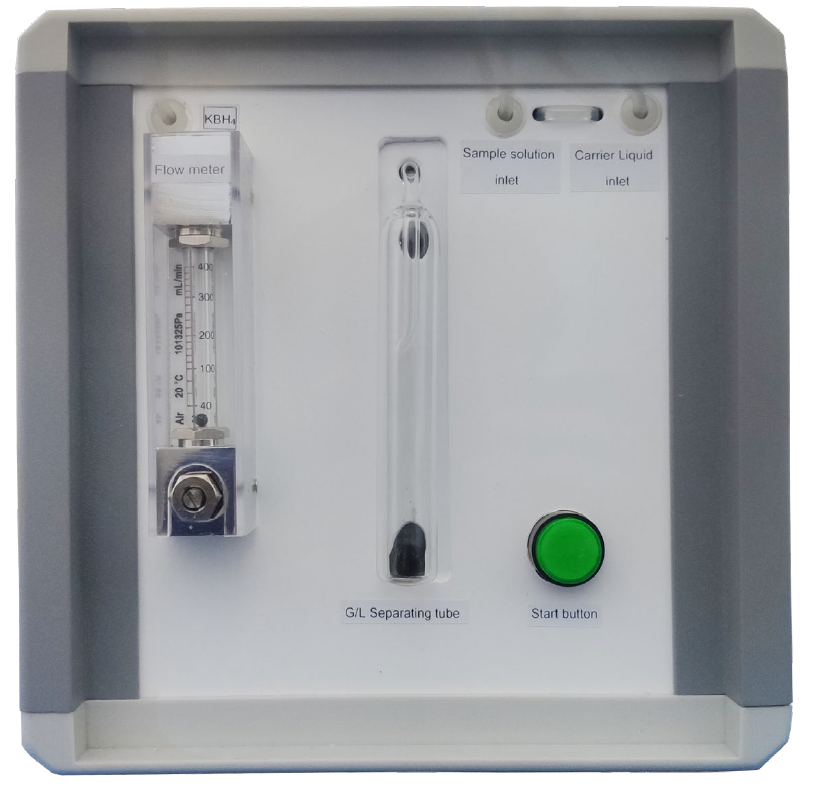

Генератор гидридов и холодного пара
Предназначен для анализа следовых количеств гидридообразующих элементов (мышьяка, селена, сурьмы, висмута, свинца, олова, теллура, германия) и ртути. Раствор образца вместе с соляной кислотой смешивается с раствором боргидрида в реакционной камере – образующиеся водород и гидриды (или пар ртути) переносятся газом-носителем в спектрометр.

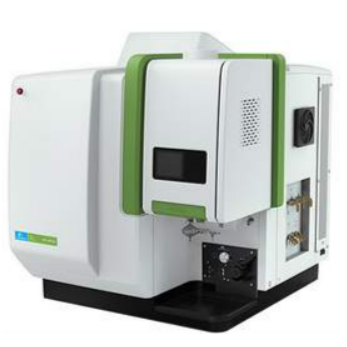

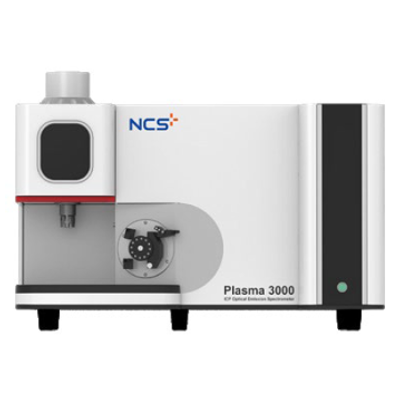

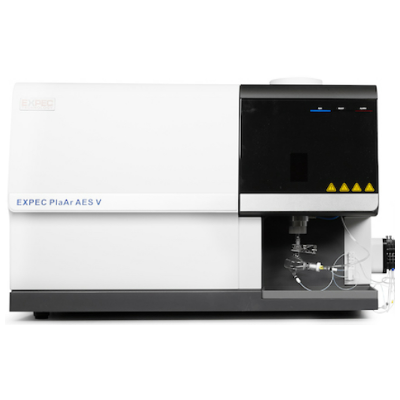

Сравнение с другими моделями
|
Параметры |
|
|
|
|
|
|
|
Обзор плазмы |
Радиальный |
Радиальный |
Радиальный и аксиальный |
Радиальный и аксиальный |
Радиальный и аксиальный |
Радиальный и аксиальный |
|
Расположение горелки |
Вертикальное |
Вертикальное |
Вертикальное |
Вертикальное |
Вертикальное |
Вертикальное |
|
Мощность ВЧ генератора |
800 – 1500 Вт |
1150 Вт |
700 – 1500 Вт |
1000 – 1500 Вт |
500 – 1600 Вт |
500 – 1600 Вт |
|
Тип оптики |
Эшелле-полихроматор |
Эшелле-полихроматор |
Эшелле-полихроматор |
Эшелле-полихроматор |
Эшелле-полихроматор |
Эшелле-полихроматор |
|
Диапазон длин волн |
165 – 1000 нм |
167 – 852 нм |
167 – 785 нм |
163 – 782 нм |
160 – 950 нм |
160 – 900 нм |
|
Разрешение |
6,5 пм (на 200 нм) |
7 пм (на 200 нм) |
8 пм (на 213 нм) |
6 пм (на 193 нм) |
7 пм (на 200 нм) |
7 пм (на 200 нм) |
|
Общее потребление аргона в стабильном режиме |
~ 14 л/мин |
~ 13,5 л/мин |
~ 16,9 л/мин |
~ 10 л/мин |
- |
- |
|
Тип детектора |
CID, charge injection device |
CID, charge injection device |
CCD, charge-coupled device |
SCD, segmented-array charge-coupled device |
CCD, charge-coupled device |
CCD, charge-coupled device |

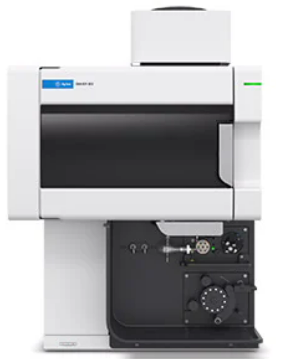

5900 ICP-OES, Agilent
О производителе
Компания Macylab Instruments Inc. была основана в Шанхае в 2012, имеет три дочерних фирмы. Производственные фабрики и R&D отделы распределены по континентальному Китаю – располагаются в Шанхае, Пекине и Цзянсу. Главное направление компании – производство спектрофотометров, атомно-абсорбционных спектрометров и оптико-эмиссионных спектрометров с плазмой. Компания Macylab Instruments Inc. является обладателем более 30 патентов. В оптических приборах от Мэси сочетаются привлекательная базовая цена и лучшие мировые технологии для высокоточных и чувствительных измерений.
